矩形电连接器厂家谈谈J30J系列微型矩形电连接器产品选用必知事项

发布日期：2019-02-07 作者：点击：

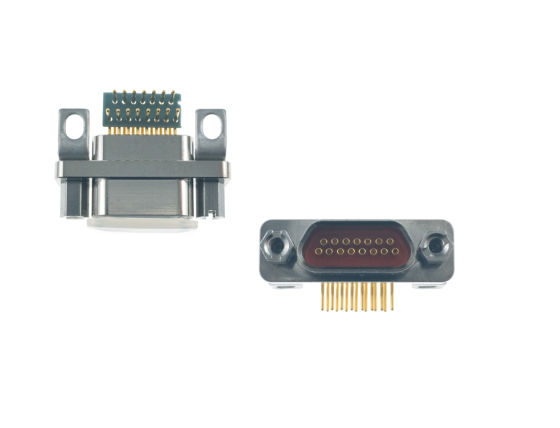

选用J30J产品，应同时选择插头（座）合件及锁紧组件，这样才能够选出带有锁紧功能的插头或插座。而线夹合件不是必选，但可按需决定是否选用。

此外，由于并非所有插头（座）合件、锁紧组件、线夹合件之间都能任意组合搭配以及产品特点所致，选用J30J产品首先应知晓下列事项：

1、线夹合件选用应按“线夹合件族谱树”规定进行。此外，配装了线夹合件的插头（座）合件不宜配用板前安装状态的锁紧组件（即安装螺钉适于板前安装的锁紧组件，如P、P8、P9等），因为线夹的存在会使安装板无法安装；配装了线夹合件的插头（座）合件若要配用板后安装状态的锁紧组件（即安装螺钉适于板后安装的锁紧组件，如P0、P3、P4、P11等），须将板的厚度按“安装板厚度+0.7”来考虑。

2、因焊接基本型插头（座）合件（J30J-TJS/ZKS）默认配装有A3型线夹合件，所以在其基础上扩展而来的J30J-TJS/ZKS-G插头（座）合件也要默认配装A3型线夹合件。为保持线夹与外壳镀层相同，线夹也应镀镉。

3、型号中含有大写字母“D”的插头（座）合件不能配装L、L1～L8、K、K1型等锁紧组件。


4、型号后端含有大写字母“D”的插头（座）合件如要配装用于板后安装状态的锁紧组件（即安装螺钉适于板后安装的锁紧组件，如P0、P3、P4、P11等）时，必须将板的厚度按“安装板厚度+0.6”来考虑。

5、J30J-TJ/ZK-Q插头（座）合件默认配装有法兰盘界面橡胶垫，但该橡胶垫只有在插头（座）合件配装固定端锁紧组件时才有意义，若插头（座）合件配装自由端锁紧组件则不需该橡胶垫，若插头（座）合件配装特殊的锁紧组件则需根据锁紧组件是否需与安装板固定来确定是否配用法兰盘界面橡胶垫。但出于产品状态统一性考虑,无论产品所配锁紧组件如何,该橡胶垫均与产品配套出厂。

6、第505页的压接扩展型中含有大写字母“A”的插头（座）合件均默认在导线束外整体依次套上热缩管并热缩、屏蔽网，如果不需要则应在合同中注明。如果要求线束最外层套锦纶丝套，也应在合同中注明。

7、若产品的多数孔位都需接外径较粗的导线（如AFRP-250或AFPF-1屏蔽导线等），则应考虑产品的灌胶腔及线夹合件（当有时）是否有足够的容纳空间，并且结论通常只有进行试装后才能得出。

8、若产品需压接线芯表面无镀覆导线、或线芯表面镀锡导线、或单芯导线，因压接这类导线的工艺较特别，所以订货合同应是非标准合同并应在合同中注明导线线芯状况。此类导线主要有AFR-200导线、类似82A01111等以82A开头的导线、以及软圆铜线等。

9、产品中的空点处理，若无技术协议或此前未达成共识的，均用未压接导线的插孔或插针合件将空点堵上。

更多技术信息，请与我们联系!
