圆形电连接器构成和使用环境简述

发布日期：2019-03-01 作者：点击：

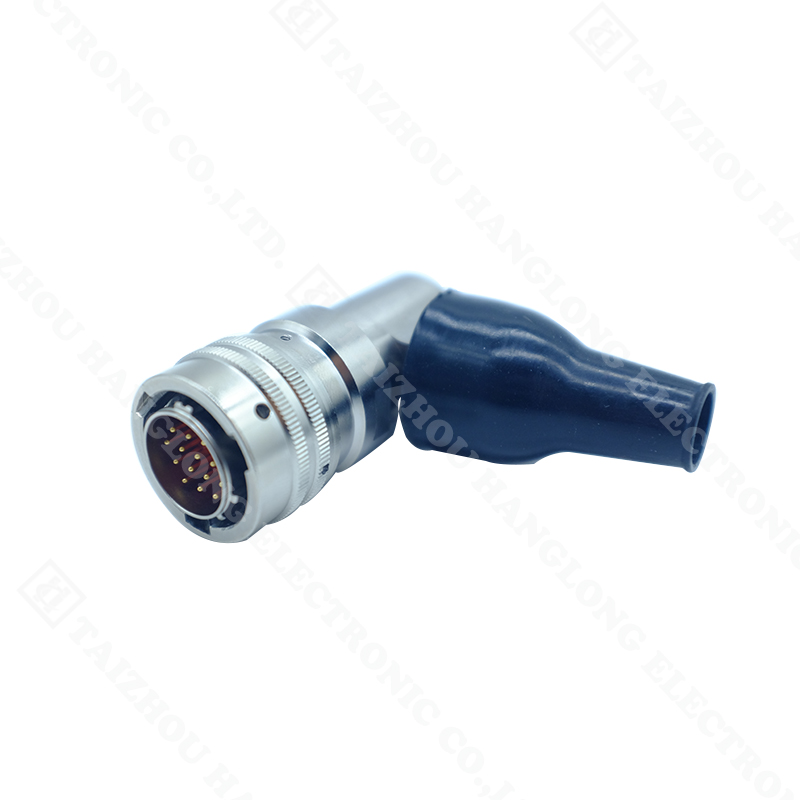

一种直插拔钢球快锁圆形电连接器外壳合件，它由插头、插座组成，插头外壳合件由外壳、锁套、簧片、销钉、钢球a、钢球b、弹片a、弹片b、垫片九部份组成，锁套与外壳组装后，销钉从外壳内装入

并铆接在锁套上，锁套与外壳之间设有可转动20度，插头外壳内装有3-4个钢球a，起对接锁紧作用，锁套内设有直槽，钢球a未得到支撑时，全缩入外壳壁内；插合后旋转锁套支撑起钢球a将其突出外壳内壁，伸入到插座外壳上的环形槽内实现插头与插座的锁紧。它同样具备了防斜插、防错插、电性能和屏蔽性能优异，抗振动、抗冲击，耐环境等优点，锁紧解锁方便快捷，体积小方便了使用。


圆形电连接器的使用环境简述:

相对湿度：40℃时，达95[[%]]

工作高度：30000m

振动：频率10～2000HZ

加速度：196 m/s2（20g）

冲击：加速度峰值980 m/s2（100g）

恒加速度：980 m/s2（100g）

气密性：穿墙密封插座50.7KPa；方盘密封插座152KPa

机械寿命：≥ 1000次

Q型系列圆形电连接器按电子工业部标准SJ1744-81制造，产品结构可靠，操作方便。插针、插孔引线采用焊接形式，根据用户需要，插头、插座既可装针，也可装孔。该产品具有体积小、重量轻、快速连接、快速分离等特点，被广泛应用于仪器仪表、电子设备间的电气连接。泰州市航龙电子有限公司专业生产圆形电连接器！

更多技术信息，请与我们联系!
