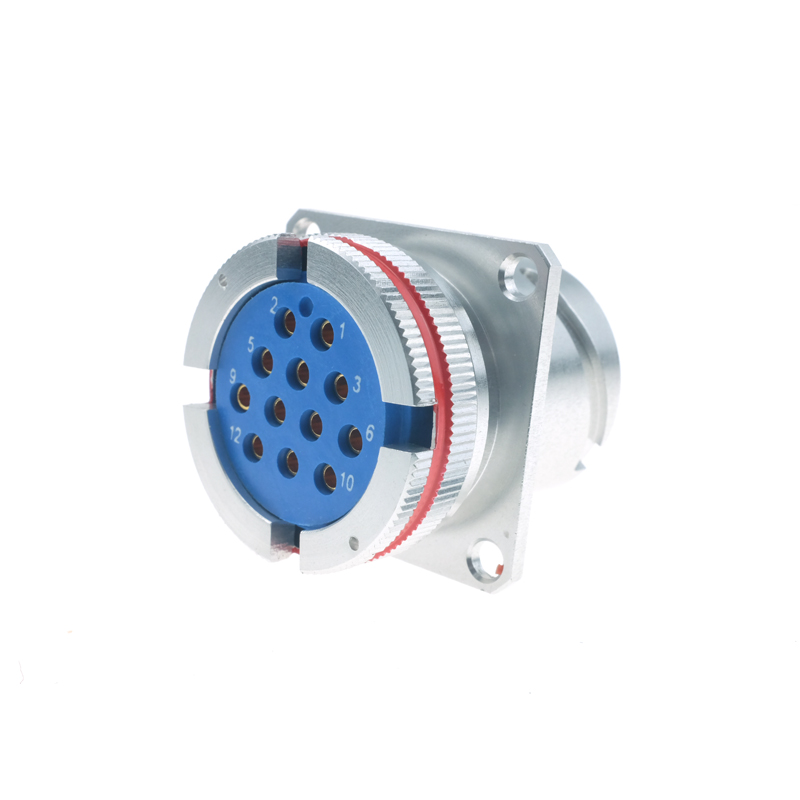

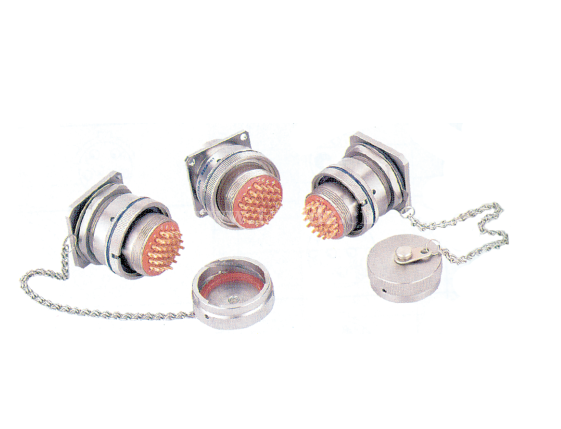

圆形连电接器的机械性能述说

发布日期：2019-03-22 作者：点击：

泰州市航龙电子有限公司对圆形电连接器性能述说：

机械性能：

— 壳体：铝合金

— 表面处理：军绿色镉(B) 化学镀镍(F)

— 绝缘安装板：热塑性材料

— 密封圈：硅橡胶弹性体

— 接触件：铜合金

— 表面处理：镍上镀金

— 寿命：500次插拔循环

— 冲击： 2940m/s2 3ms

— 振动：正弦 294m/s2， 10～2000Hz

随机 96(m/s2 )2/ Hz ，408 m/s2, 100～1000Hz

随机 480( m/s2 )2/ Hz, 100～300 Hz

— 接触件保持力(最小)

#22D:44N #16:111N #8同轴:111N

#20:67N #12:111N #8三同轴:111N

电气性能

— 耐电压（Vrms）
使用额定条件海平面 21000m。
技术参数编辑
— 接触电阻：(测量时包括导线电阻在内)

#22D：14.6mΩ #20：7.3mΩ

#16：3.8mΩ #12：1.8mΩ
— 绝缘电阻：大于或等于5000MΩ(500V DC)
— 接触件额定电流：#22D:5A； #20:7.5A ；#16:13A； #12:23A
— 壳体导电性：镀军绿色镉：2.5 mV 镀镍：1 mV
— 屏蔽：
100MHz为90dB ,1GHz为85dB
10 GHz为65dB
— 同轴接触件：
工作频率： 0～1GHz 特性阻抗：50Ω
电压驻波比小于或等于1.3
— #8三同轴接触件：频带宽 0～20 MHz
额定电压：500V AC最大
在21000m为125V AC
电压降：
内和中接触件：在1A下小于等于55mV
外接触件:在12A下小于等于75mV
环境性能
— 温度范围：
镀镉(B)：-65℃～+175℃
镀镍(F)：-65℃～+200℃ — 盐雾：500h (B类) 48h (F类)
— 湿热: 每次循环24h,10次循环
— 液体浸渍：耐液压油、润滑油、冷冻液等11种溶剂[1] 。

更多技术信息，请与我们联系!
