圆形电连接器端接时的注意事项

发布日期：2019-03-08 作者：点击：

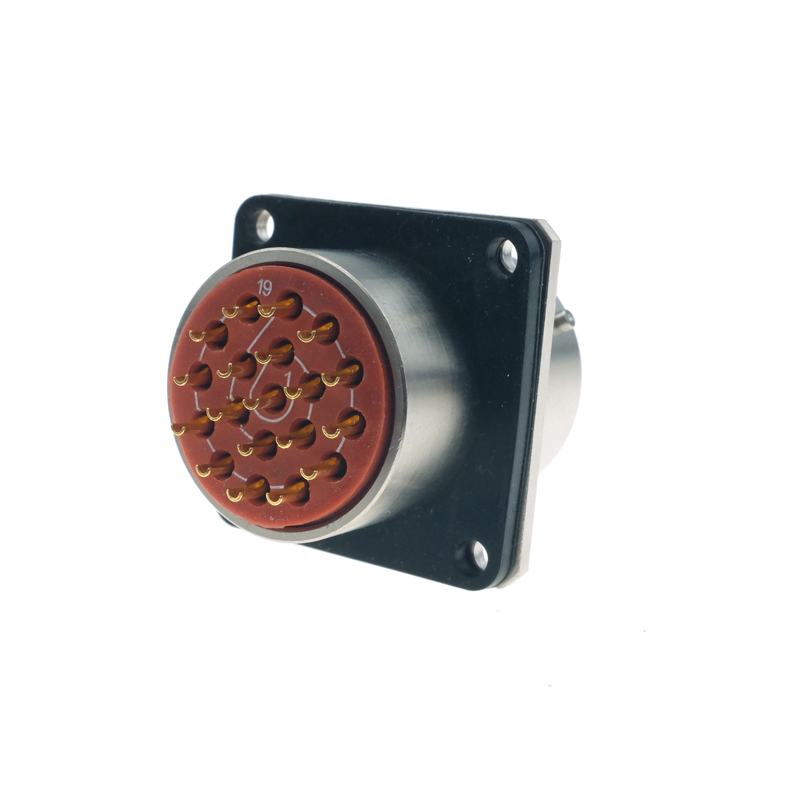

圆形电连接器端接时，操纵者应严格按照所用端接形式的端接规范或要求进行端接和检查，并按对应的接点序号端接。选用的电缆导线间的最大绝缘层厚度应与接触件的间距匹配，电缆线芯应与接触件接线端匹配，当在接触件间跨、并线时，应考虑多股线芯绞合后的直径，且禁止在接触件压接孔间进行跨、并线处理。

焊接时应根据裸线直径来选择相应功率的电烙铁，每个接触件的焊接时间一般不超过5s，应留意不能让焊剂渗透绝缘体以免造成产品绝缘电阻下降。

当采用压接方式时应留意只有当圆形电连接器接触件、导线、压接工具及压接程序准确且受控时，才能保证压接质量。

夹紧线束前，尾部附件应拧到底，否则使用时易损伤壳体及尾部附件的螺纹。

连接有防转装置（防转键等）的尾部附件时，应使尾部附件和插头或插座上的防转装置对准，否则将丧失防转和其它功能，并有可能损坏电连接器和尾部附件。


更多技术信息，请与我们联系!
