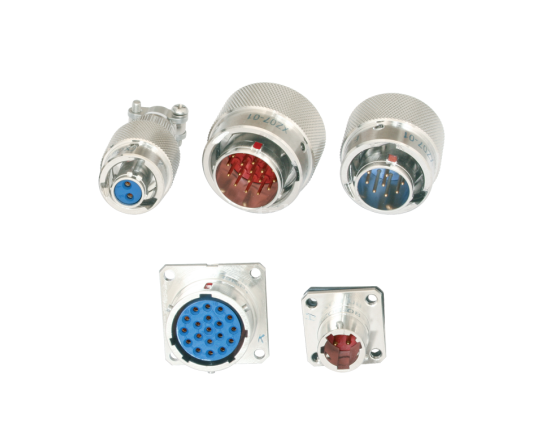

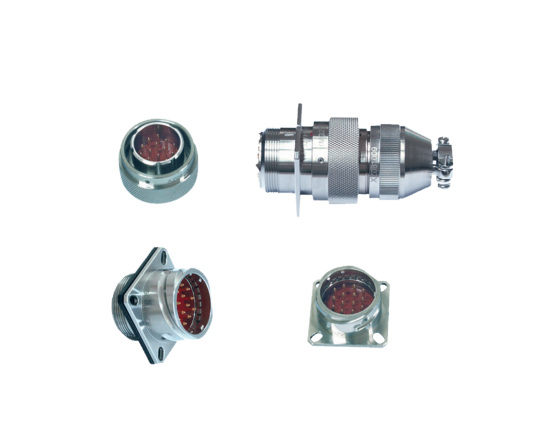

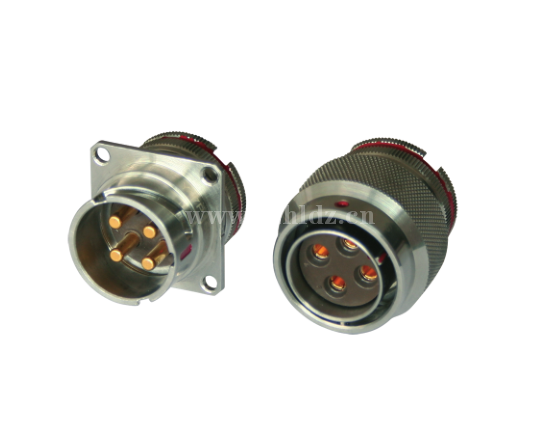

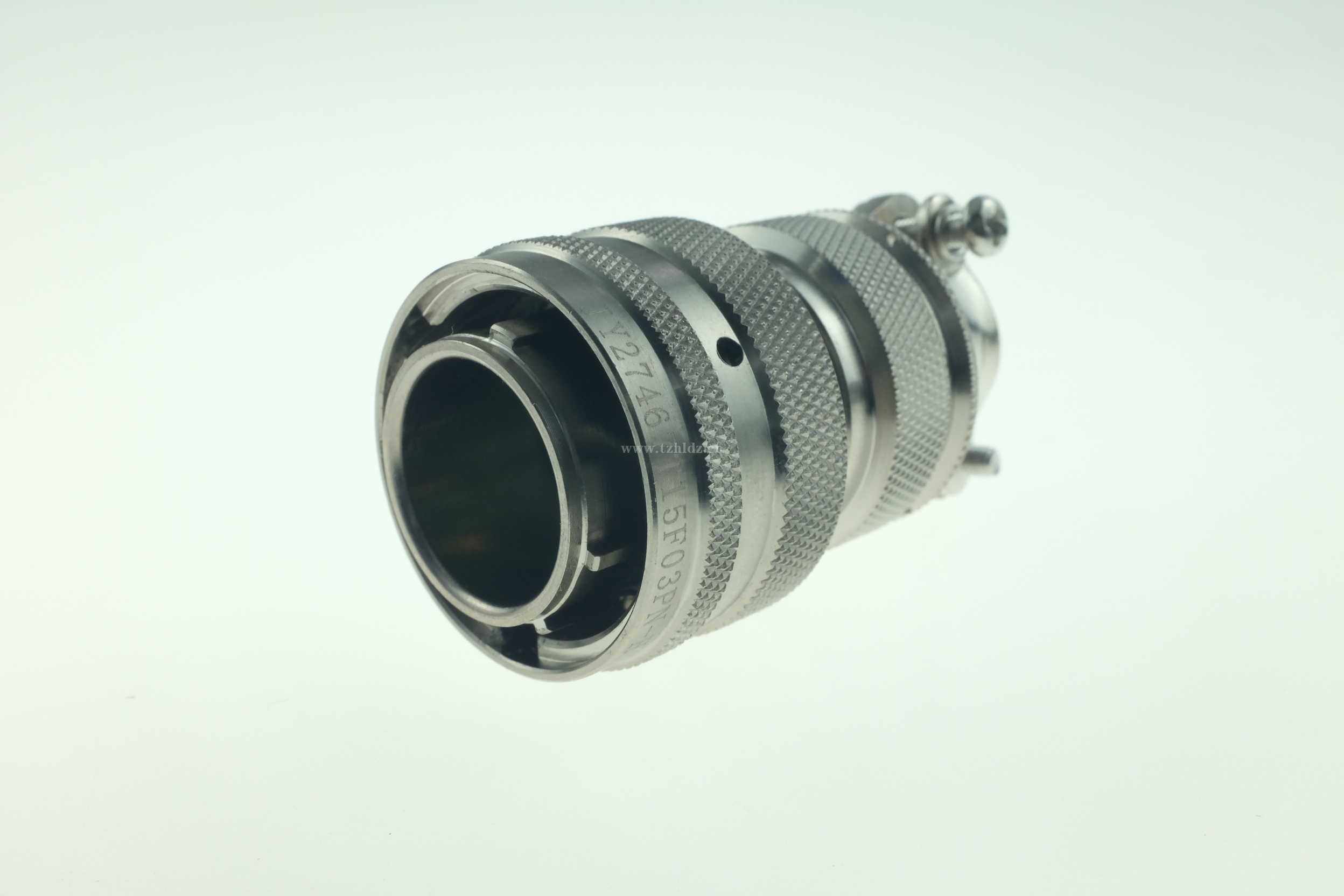

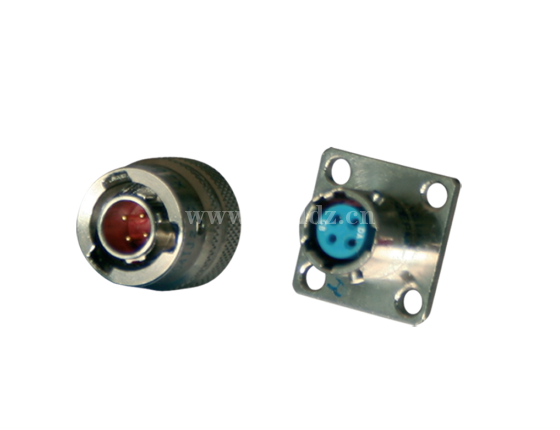

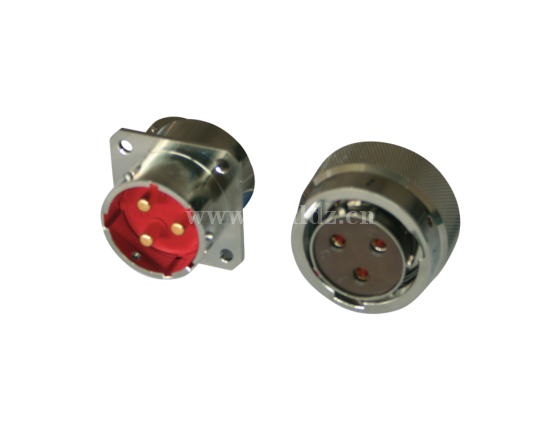

GJB599I系列（MIL－DTL－38999I系列）圆形电连接器：

该系列圆形电连接器符合GJB599A（MIL－DTL－38999K）I系列要求，采用卡口式快速连接，具有体积小、重量轻、接触偶密度高、EMI／RFI屏蔽、防斜插设计等特点，接触件有压接式和焊接式，其中压接接触件压接可取卸、插座有盒式、墙式、前装、后装及螺母紧固式安装等多种形式。本产品具有抗高强度振动特性，符合GJB1784A的标准尾部附件，适用于屏敲电缆夹紧的专用尾部附件（Ti－Ni合金记忆环）。该产品有9种売体号．插合面界面及尾部具有密封结构．三防性能优良，防护等级可达到IP65，五键位导向机构，有五种防错插键位，广泛应用于航空、航天、兵器等军事系统及其它电子设备系统。

产品标志代号：

1- 泰州市航龙电子有限公司企业标称
2- 圆形电连接器主称代号
3- 类型：27467- 插头（仅有T类）；
      27466- 墙式方盘前装插座（仅有T类）；
      27656- 墙式方盘后装插座（仅有T类）；
      27496- 盒式方盘前装插座（仅有E类）；
      27505- 盒式方盘后装插座（仅有E类）；
      27468- 螺母安装插座（仅有T类）
4- 壳体类别：T-尾部有螺纹，可以安装后附件：
         E- 尾部无螺纹，不可安装后附件

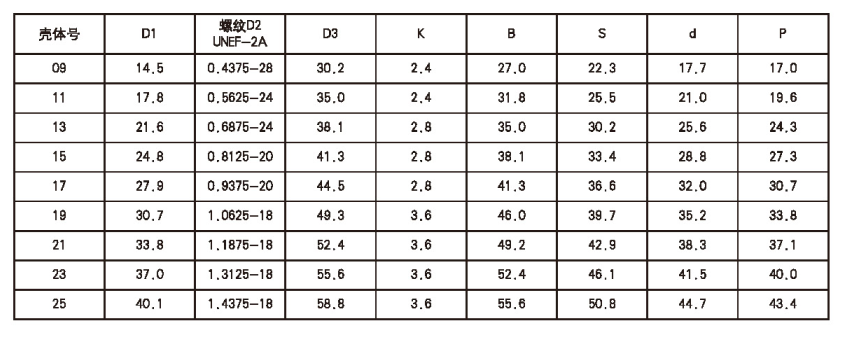

5- 壳体号：09、11、13、15、17、19、21、23、25
6- 壳体镀层：B- 镀铜军绿色：C- 阳极氧化；E- 不锈钢钝化：F- 化学镀镍：

         F_1- 喷沙化镍； S- 铜化镍；C₃- 锌镍合金黒色（黑铬）；C₁- 氧化军绿；C₂- 氧化黑色

7- 接点排列：详见“接点排列"图
8 P－压接插针，插拔500次；PH－焊接插针；PC一短印制板插针；PL- 长印制板插针
   H－压接插针，插拔1500次；HH焊接插针；HC一短印制板插针；HL- 长印制板插针
   S－压接插孔，插拔500次；SH焊接插孔；SC－短印制板插孔；SL- 长印制板插孔

   J－压接插孔，插拔1500次；JH焊接插孔；JC－短印制板插孔；JL- 长印制板插孔

   CD－外为针、内为孔，法兰在舱外(穿墙座)
   DC－外为孔、内为针，法兰在舱外(穿墙座)

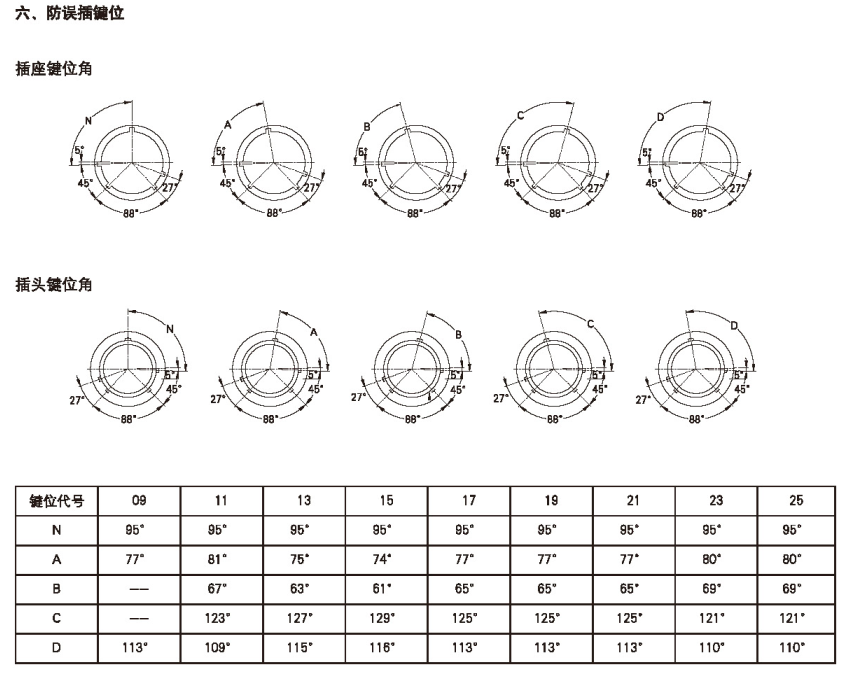

9   N－正常键位A．B、C．D、E一变键位

注：国军标GJB599A与美军标ML－DTL－38999K的型号命名中，除主称代号不同外，其余完全相同。GJB599A的主称代号为"JY".ML－DTL－38999K的主称代号为"MS"．二者可互配互换。

产品技术特性：

一、使用环境条件

使用温度：B类－65℃～＋175℃；     相对湿度：40℃时，达98％
                C、E、F类－65℃～＋200℃；  工作高度：≦30480mn

耐盐雾：按GJB1217方法1001进行试验  电连接器还具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能。

B类 50h；  C类 96h；

F类 48h；  E类 1000h；

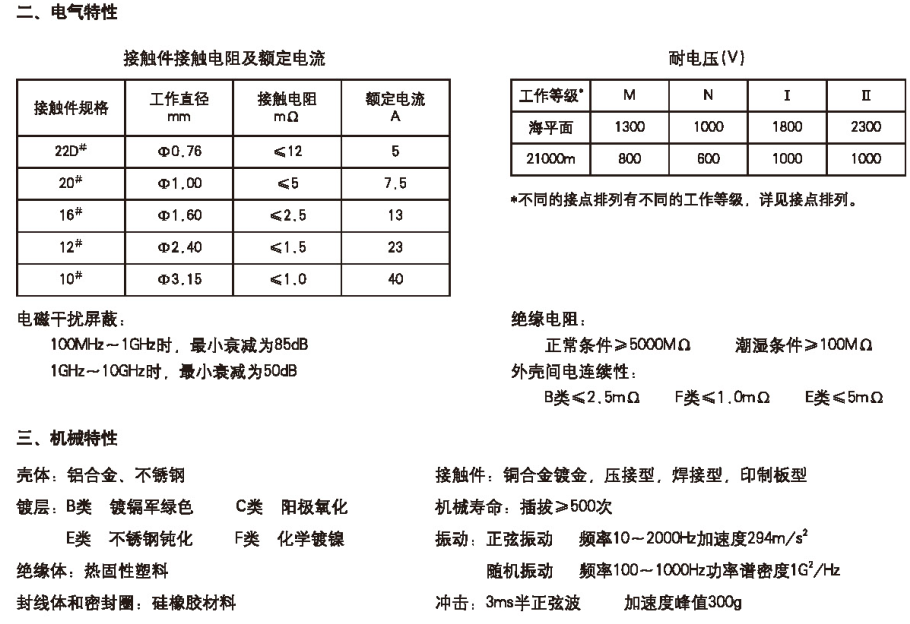

电气特性和机械性能：

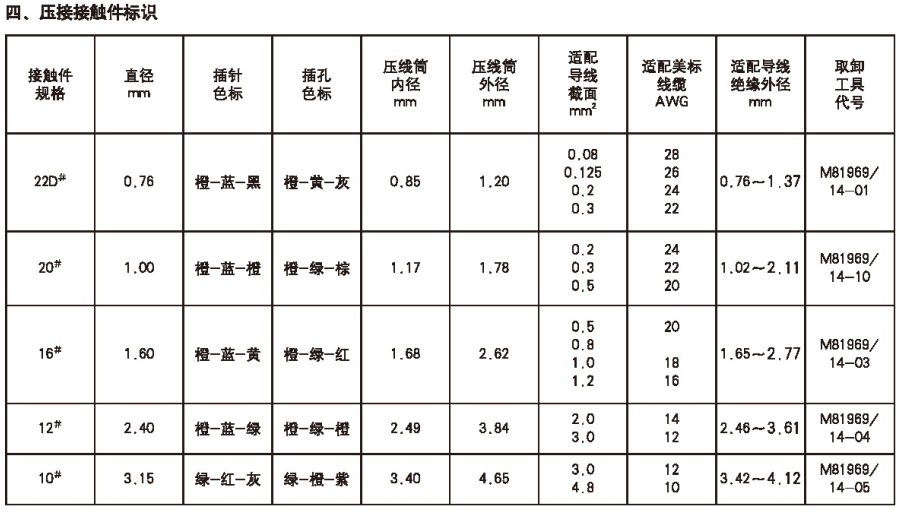

压接接触件标识：

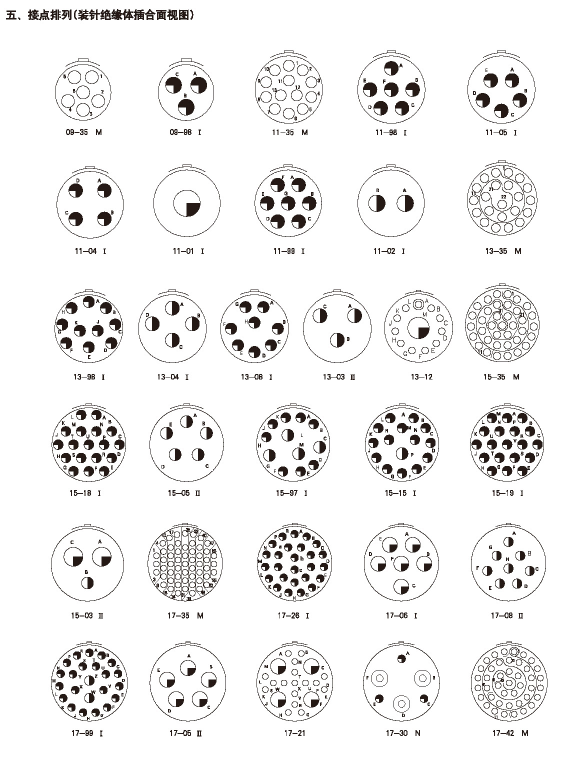

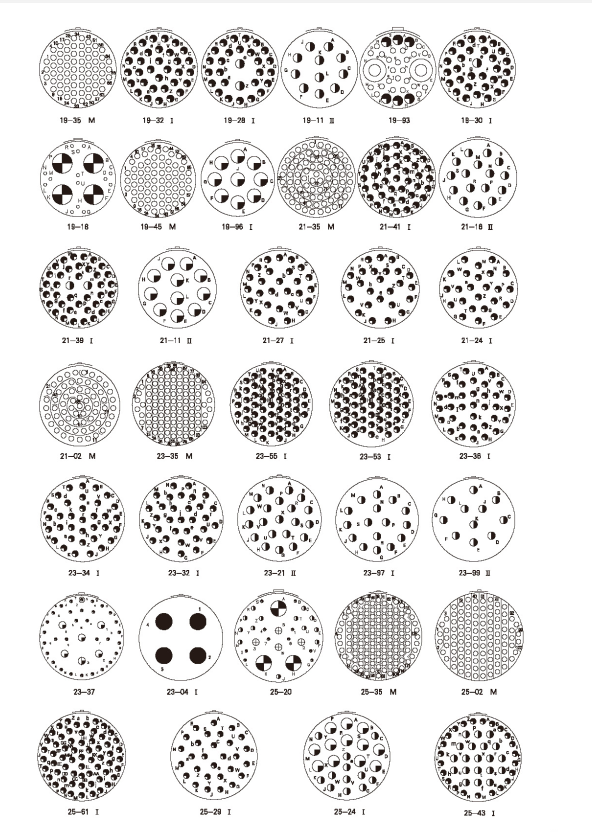

接点排列：

更多技术信息，请与我们联系。
