CXCH系列概述

       为XC系列派生产品，主要技术性能与XCH基本相同。插头、插座端接方式为焊接，可应用于各种恶劣环境。

主要技术性能符合GJB2889。

主要技术性能
1. 环境性能
一使用温度：－55℃~＋200℃

一相对湿度：40℃时，达95％
一工作高度：30000m
一振动：频率10~2000Hz．加速度：196m／S²

一冲击：加速度980m／S²

一恒加速度：980m／S²

    电连接器还具有良好的防潮湿、防盐雾、防習菌、防淋雨、防沙尘等性能。

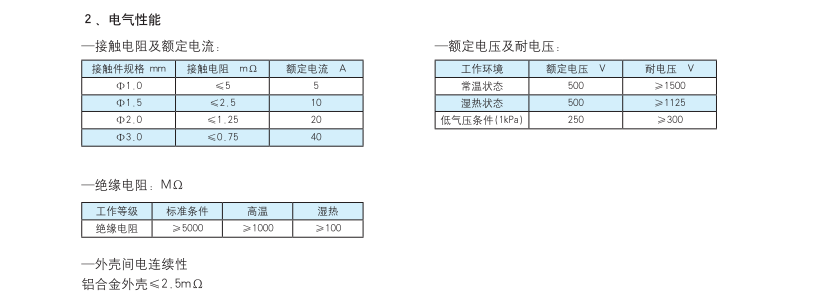

2、 电气性能

3、机械性能
一壳体：高强度铝合金，不锈钢材料
屏蔽镀层：镀锌彩虹色或军绿色钝化、化学镀镍
非屏蔽镀层：阳极化着黑色
一绝缘体：热固性材料
一封线体和密封圈：硅橡胶
一接触件：
               材料：铜合金
               镀层：镀银，镀金
一机械寿命：1000次

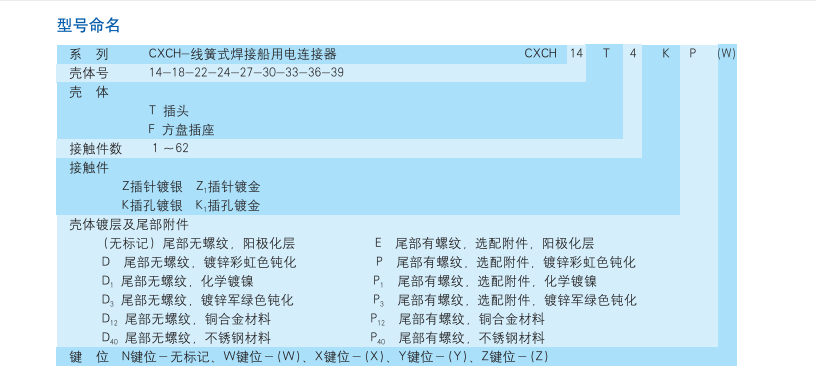

型号命名：

CXCH-线簧式焊接船用电连接器

注：

 1. 表示电连接器时，型号标记采用分数形式。插座标记写作分子．插头标记写作分母（可仅标明插头的壳体镀层及尾部附件形式｝．中间用斜线隔开。
2. 插头、插座型号在产品上直接标出．电连接器型号供用户订货和工厂生产、经营管理用。
3. 对于选配附件的插头（座），可在其型号后加上“＋”后．再写出所要选的附件（具体要求见《XC及其派生系列电连接器附件》）。
举例
1．CXCH系列14型方盘装镀银插孔插座，接触件数为4芯，屏蔽，尾部无螺纹，镀锌彩虹色钝化．N键位，型号为：CXCH14F4KD
2．CXCH系列14型装镀银插针插头，接触件数为4芯，屏蔽，尾部无螺纹，镀锌彩虹色钝化，N键位．型号为CXCH14T4ZP
3．电连接器型号为 CXCH14F4KD／P
接点排列等同XC接点排列

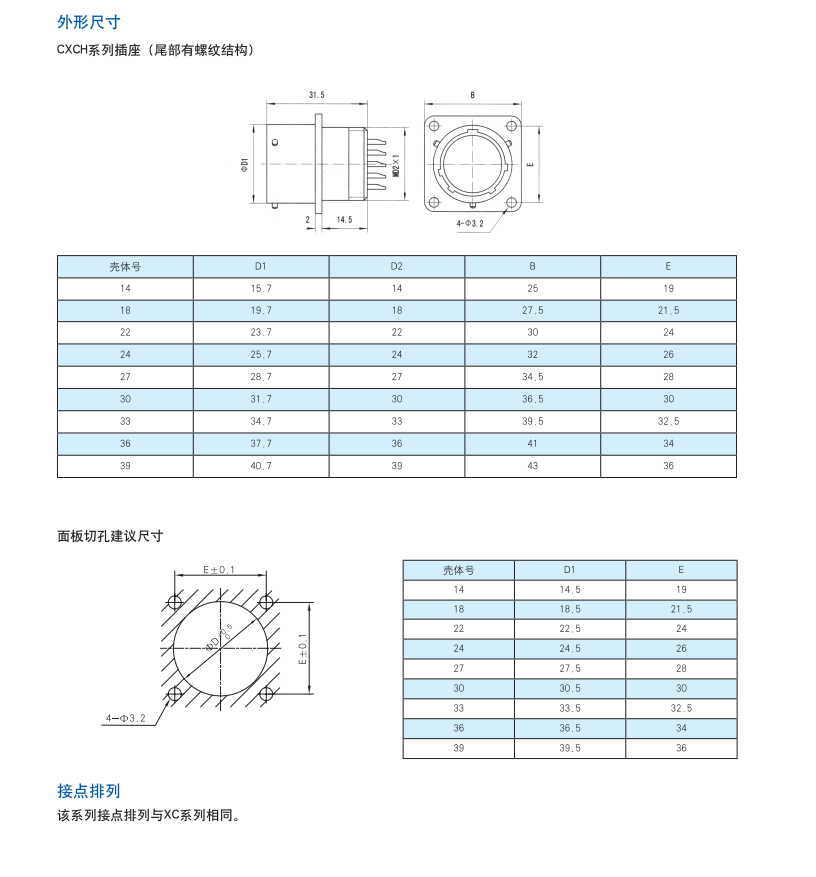

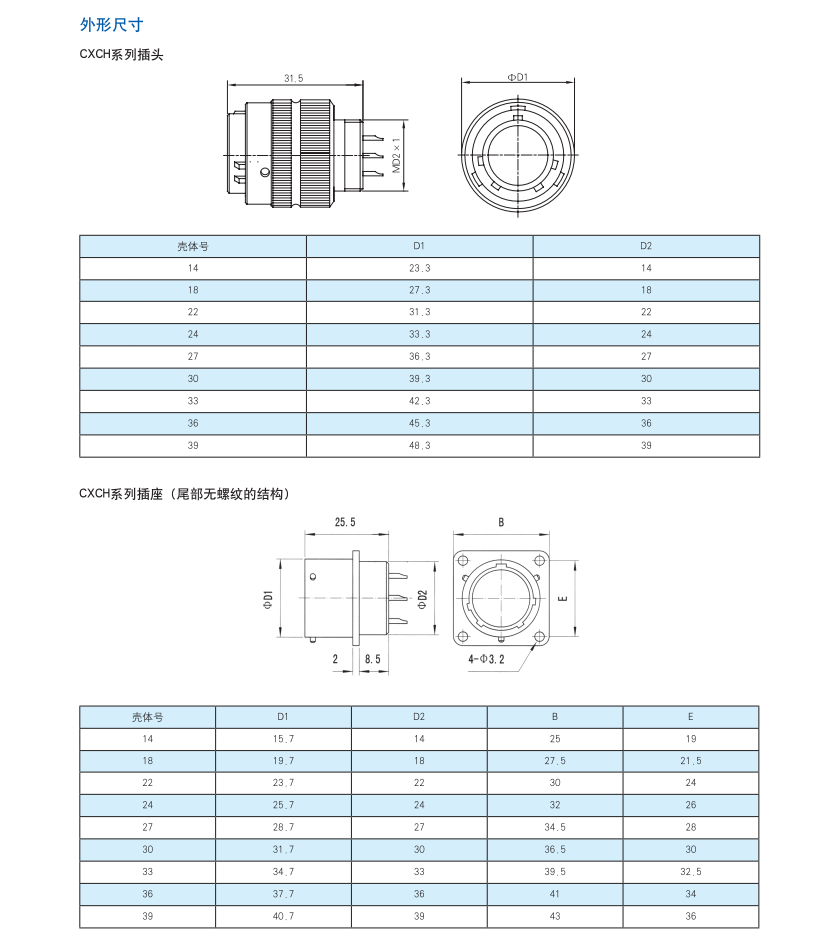

外形尺寸：

更多技术信息，请与我们联系!
